Монтаж теплого пола

Монтаж теплого пола

Наверно многие из нас, выбираясь в зимний холодный вечер из теплой ванны, хоть раз, да и попадали на холодную поверхность кафеля. После получения массы приятных ощущений от водных процедур такие события фактически приводили к моральным падениям с небес на землю и сразу же заставляли многих отправляться на поиски тапочек и теплых носков. Все бы и хорошо, только такая ситуация может появляться не только в ванной, но и на кафельном полу кухни, на ламинате в спальне, да и во многих других местах. К тому же, сидя на стуле, даже в теплой комнате мы частенько можем заметить, как наши ноги с каждой минутой все сильнее и сильнее замерзают, в то время как остальное тело чувствует себя довольно комфортно.

Как решить эти проблемы при помощи теплых полов, да и вообще, что это такое. «Теплые полы» — это название одной из разновидностей систем отопления помещения. Здесь нагревательные элементы равномерно распределены по всей площади пола, поэтому излучение будет одновременно происходить сразу со всей поверхности. В результате самый теплый воздух будет находиться у поверхности пола, на уровне 1,5–2 м температура воздуха немного снизится, и, наконец, в районе потолка сосредоточатся самые холодные объемы. Такое распределение тепла будет ощущаться человеком как более комфортное.

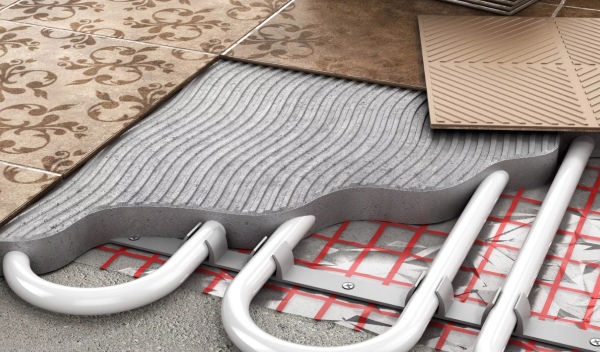

Классическая схема водяного теплого пола подразумевает укладку трубы в песчано-цементную стяжку, делается это по нескольким причинам. Во-первых, она выдерживает довольно большие нагрузки и тем самым препятствует механическому повреждению трубы. Во-вторых, сами по себе трубы имеют не такую уж и большую поверхностную площадь, а воздух является довольно хорошим теплоизолятором. Поэтому трубы непосредственно контактируют со стяжкой пола, которая работает как одна большая нагревающая поверхность.

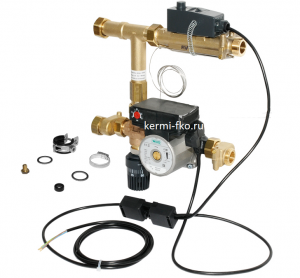

Для организации многоконтурного напольного водяного отопления с автоматической регуляцией, Oventrop предлагает многофункциональные разделительно-регулирующие узлы, которые включают в себя распределительные коллекторы (гребенки) из качественной нержавеющей стали для подачи и возвращения теплоносителя и с набором приборов для контроля, регуляции, выпуска воздуха, слива и заполнения системы. А также специальные насосы, и также смесительные узлы Regufloor Н для поддержки циркуляции теплоносителя в контурах теплого водяного пола и ограничения его температуры за счет подмеса обратной охлажденной воды с помощью трехходового вентиля и терморегулятора с датчиком температуры, а также монтажные шкафы разной геометрии и размеров.

На первом этапе монтажа системы теплый пол водяной, производится деление помещений на участки(поля). Количество участков зависит от площади помещения и его геометрии. Максимальная площадь участка составляет 40 м² при отношении сторон не менее 1: 2. Обязательность создания таких участков вызвана температурными расширениями стяжки, которые безусловно нужно компенсировать, а встречном случае произойдет ее растрескивание.

На втором этапе монтажа системы теплый пол водяной, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Его основное назначение — препятствие тепловым потерям вниз. Тепло должно идти вверх, в обогреваемое помещение. Может выполняться из любых материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в конструкции пола. Наиболее распространенным теплоизоляционным материалом в современном строительстве является полистирол (пенопласт) и пеноплекс. Укладка теплоизоляционного слоя производиться плотностью не менее 35кг/м³, а толщина слоя должна быть 30- 150 мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. Затем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

На третьем этапе монтажа системы теплый пол водяной, укладывают арматурную сетку (как правило, 150×150 мм, пруток 4-5 мм) под контр трубы. При двойном армировании может дополнительно укладываться слой арм. сетки по верх труб теплого пола. За тем производиться монтаж труб в зависимости от проектного решения выбирается шаг укладки (75-300 мм) и схема укладки труб контуров. Труба крепиться с помощью пластиковых хомутов, местах компенсационных швов на тепловую трубу надевается защитная гофрированная — труба для теплоизоляции и наружных механических повреждений. Существует несколько схем укладки трубы с образованием рабочей (греющей) петли в системе водяные теплые полы. Это змейка, двойная змейка (или «меандр»), спираль и спираль со смещенным центром. При производстве монтажа петли в форме змейка подачу горячей воды идет со стороны наружной стены, рядом с которой теплопотери выше, чем в центре помещения. У такого контура неравномерное распределение тепла. Для того чтобы это исправить, необходимо монтировать петли в виде двойной змейки или спирали. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла. Шаг укладки является расчетной величиной, но в любом случае не должен превышать 300 мм — в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С. Это все показатели рассчитываются в проекте напольно-водяного отопления, т. е. системы теплые полы водяные.

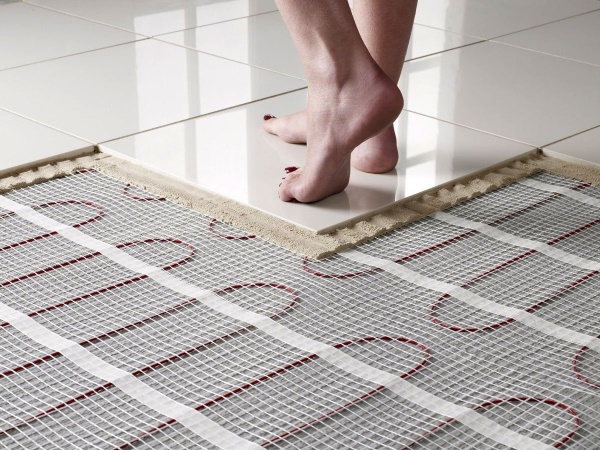

Расход трубы на 1 м² поверхности пола при шаге 20 см составляет приблизительно 5 пог. м. В связи с тем что из-за гидравлических потерь в системе теплые полы водяные, контур петли длиной более 100 м укладывать не рекомендуется, несложно подсчитать, что при шаге укладки 20 см можно будет уложить трубу на площади 20 м². Участки большей площади необходимо обогревать несколькими петлями, каждая из которых, в свою очередь, подключается к распределительному коллектору. При системе водяной теплый пол, в отличие от электрических, необязательно учитывать расположение мебели. Дело в том, что электрический кабель под мебелью может перегреться и выйти из строя, трубы с теплоносителем этого опасного недостатка лишены.

На четвертом этапе монтажа теплого водяного пола, после монтажа труб(контуров) производят опрессовку системы отопления водяной теплый пол — это гидравлическое испытание систем трубопроводов, котлов и сосудов на герметичность. Опрессовка систем отопления — это обязательное мероприятие, которое проводится после осуществления монтажных работ, она позволяет убедиться в отсутствие повреждений трубы, которые могут быть получены при параллельных работах по ремонту помещения, элементарно могут ее пробить или уронить на нее что-нибудь тяжелое… Опрессовка производится непосредственно перед заливкой бетонной стяжки. Заливка бетонной стяжки производится при комнатной температуре, при этом система находится, как правило под давлением 3–4 бар в течение 24 часов. Рекомендуется оставлять систему отопления под давлением до завершения всех монтажных работ теплого пола.

Бетонная стяжка в системе теплого водяного пола является теплораспределительным материалом. Для производства бетонной стяжки обычно применяют цементно-песчаный раствор или пескобетон, рекомендуемая марка бетона не ниже М-300(В-22,5). Толщина стяжки водяного теплого пола должна быть не менее 30 мм над трубой. При толщине стяжки более 150 мм требуется отдельные расчеты теплового режима отопительной панели с вводом специальных поправочных коэффициентов.

Для справки: вес 1 кв.м. стяжки при толщине 50 мм составляет 250–300 кг.

Включать систему теплый пол водяной можно только после полного «созревания» раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе — с постепенным выходом на рабочий режим в течение трех суток.
