Главная / Инженерная сантехника / Предохранительная арматура

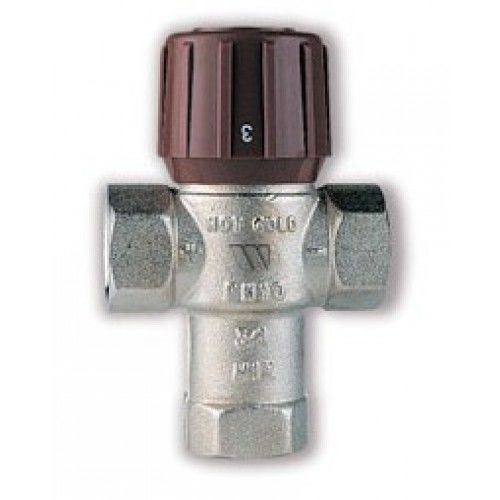

Термосмеситель Watts Aquamix 1" 32-50С


2840 руб.

Предназначены для стабилизации температуры воды методом автоматического смешивания горячей и холодной воды.

4-х позиционный регулятор позволяет установить температуру в диапазоне 32-50°С.

Максимальная температура на входе +90 °С.

Рабочее давление 10 бар

Максимальная разница давлений горячей и холодной воды 2 бар.

Материал корпуса: хромированная латунь.

Технические характеристики:
Страна-производитель         Германия
Тип         3-х ходовой
Диапазон регулировки температур         32-50°C
Присоединительный размер         1''
Вода         Горячая

    ПРИМЕНЕНИЕ
Термостатические смесители применяются в основном для защиты потребителей от ошпаривания.
Предустановленные диапазоны выходных температур клапанов Aquamix серий 61С, 62С и 61СМ
обеспечивают ГВС непосредственно от водонагревателей проточного или накопительного типа (от
36º до 38º С в точке водоразбора) либо на предварительном этапе подмешивания (от 42º до 50º С)
для подачи на смеситель в точке водоразбора. Клапаны серии 63С с пределами установки от 250
до 500 С чаще всего используются для поддержания стабильной температуры подачи в системах
теплых полов.

   Принцип работы
Внутреннее регулирование клапанов Aquamix
осуществляется автоматически благодаря на-
личию термочувствительного элемента, кото-
рый, входя в контакт со смешанной водой, ре-
агирует пропорциональным расширением либо
сжатием согласно предустановленным выход-
ным температурам, соответственно увеличивая
либо уменьшая проходные отверстия на вхо-
дах горячей и холодной воды. На случай вне-
запного прекращения подачи холодной воды
клапан Aquamix имеет устройство температур-
ной защиты, которое непосредственно реагиру-
ет закрытием диска на входе горячей воды.
Таким образом, благодаря наличию защитного
перекрывающего механизма исключается воз-
можность подачи горячей воды пользователю
без подмешивания.Ниже представлены гидрав-
лические характеристики подмешивающих кла
панов Aquamix для трех значений Ду и Kv:
зависимости потери давления (бар) от значений
расхода (л/ч) или (м3

Установка температуры смешанной воды Клапан AQUAMIX подлежит ручной предустановке путём поворота градуированного маховичка до
совпадения соответствующего значения, указанного на маховичке, с выпуклой риской на корпусе
клапана. Предустановленные значения соответствуют четырём столбцам выходных температур,
которые даны в таблице 1. Заводская настройка предполагает подачу на входы клапана горяче
воды 70º С и холодной 15º С. Колебания температур на входах могут вызывать отклонение на
выходе клапана в пределах 2º С (см. таблицу 2). Изменение давления от P1 до P2 более чем на 2
бара также может вызывать колебание температуры смешанной воды, которое предотвращается
наличием балансировочного клапана на трубопроводе подачи холодной воды, для выра
падения давления аналогично тому, как оно падает на теплообменнике. Во избежание
несанкционированного доступа и разрегулирования маховик фиксируется в заданном


Тип    1     2    3     4
61С  32º 38º 44º 50º

Таблица 2:
Температура подачи горячей воды Позиции установки
                                  (ºС)                             1   2    3    4
                                   50                             30 36 42 48
                                   60                             31 37 43 49
                                   70                             32 38 44 50
                                   80                             33 39 45 51
                                   90                             34 40 46 52
